镍板换热器

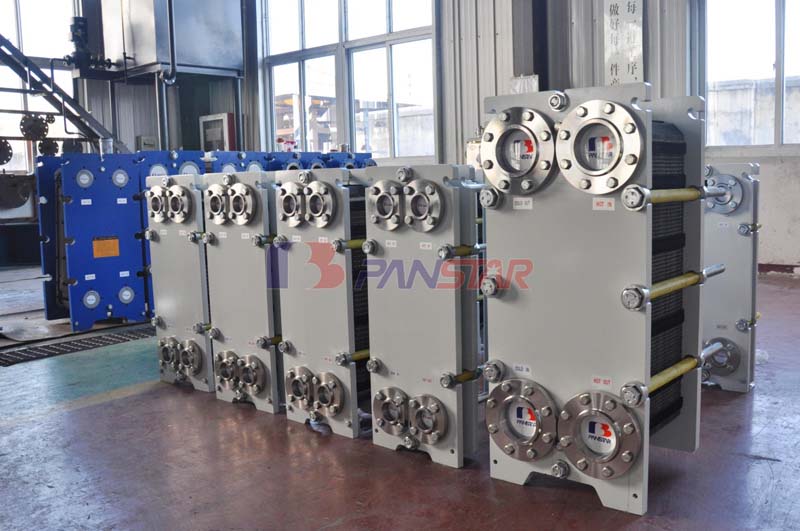

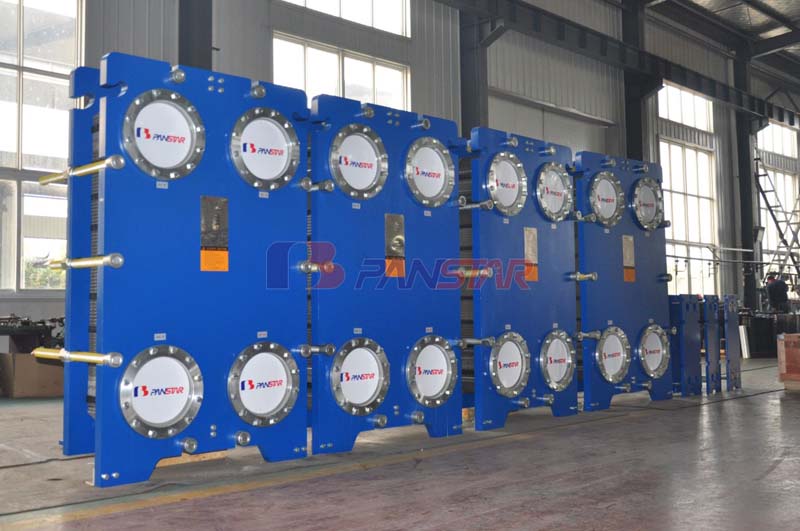

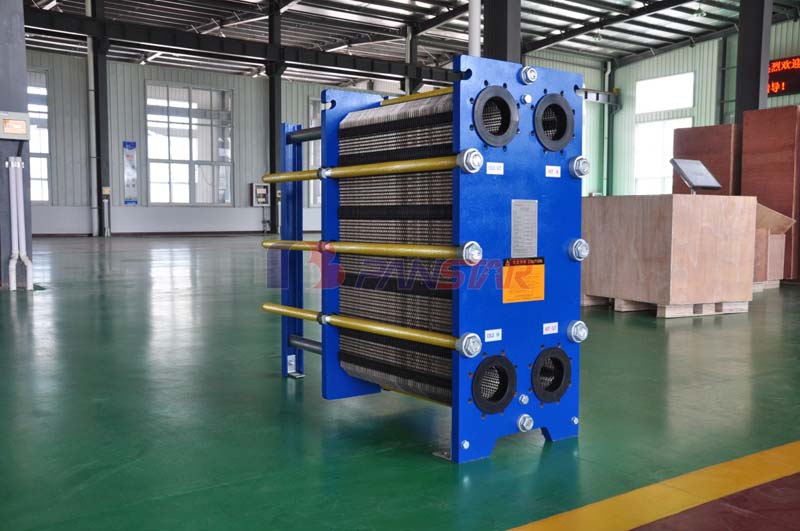

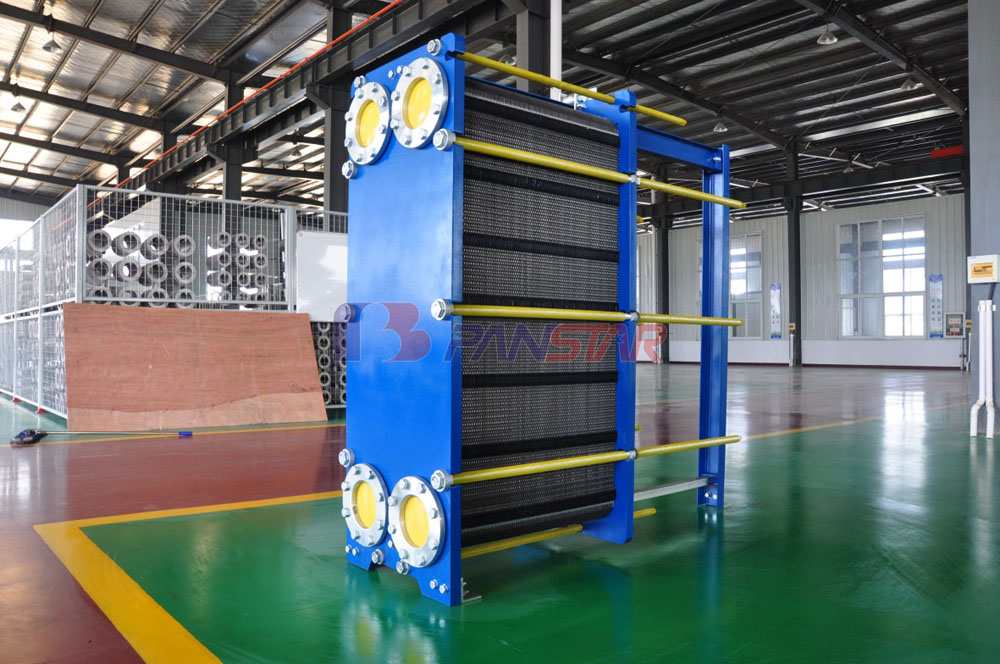

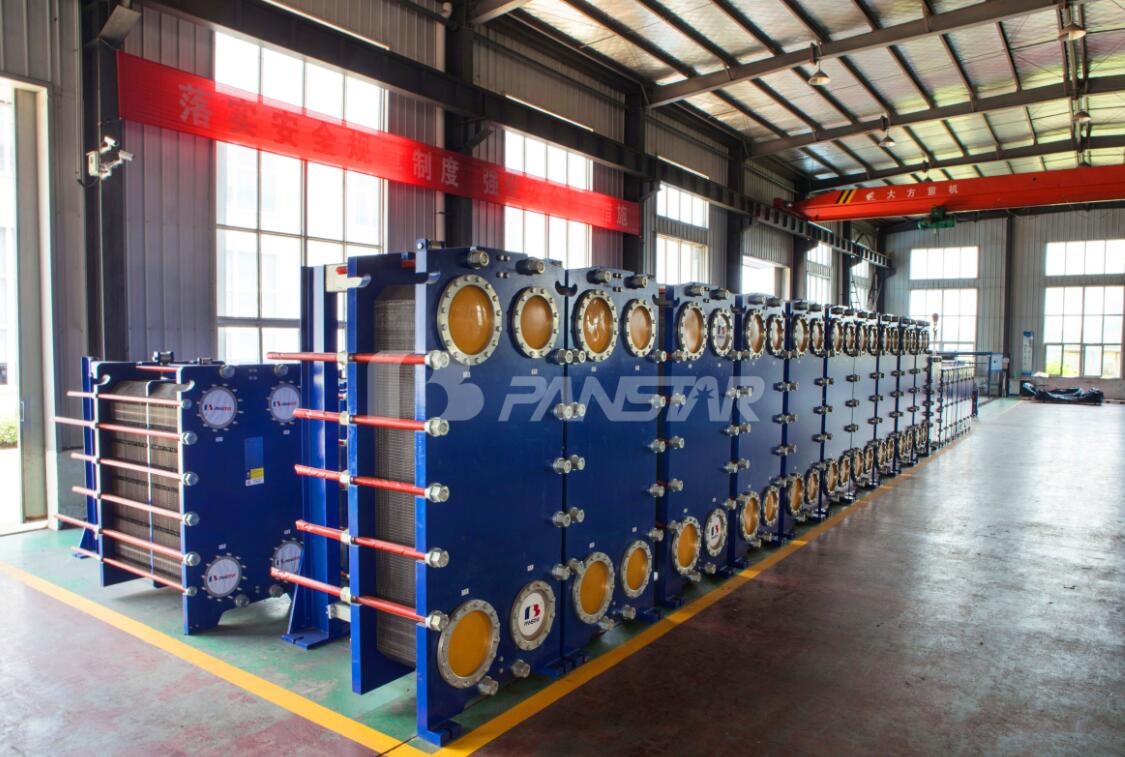

产品说明:派斯特板式换热器是由一组波纹金属板组成,板上有孔,供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将液体通道密封,并且引导流体交替地流至各自的通道内。液体的流量、物理性质、压力降和温度差决定了板片的数量尺寸,液体的化学性能、腐蚀特性决定了板片及胶垫的材质,不同的波纹板结构设计不公提高了湍流程度,并且形成许多支撑点,足以承受介质间的压力差。


金属板和活动压紧板安装在悬挂梁上,并由下导杆定位,而杆端则固定在支撑柱上,但如果其中一种液体或两种液体在换热器内不止通过一次,则接口应开在因定板和活动压紧板上。

板片波纹角度大小的合理搭配,可以较大提高单位换热面积的换热效果、调节液体的阻力、节省换热面积,其结果降低投资成本,缩短投资回收时间。


派斯特板式换热器有BR系列、BP系列、BT系列、BS系列、冷凝器、蒸发器、半焊工、全焊式等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等,完全确保满足不同用户的需要,特殊工况可按用户需要专门设计制造。


板片材料:

不锈钢:SUS304、316、316L、310S、904

钛及钛钯合金:TAi、TAi-Pd

哈氏合金:C276、D205、B2G

镍:Ni200

钼:254MO


产品参数:

压力范围:不大于2.5MPa

最大处理量:1500㎥/h

最小处理量:1㎥/h

组装面积范围:800㎡

温度大体范围:-50-180℃

最大接口:DN350

最小接口:DN32

热负荷:10MW

板片厚度:0.5-0.8mm
